面取りカッター ユニ 取扱い説明書

前準備
面取りカッターユニを使用する前に、溝切りテープをテープーカッター(もしくはハサミ)で必要な長さにカットしておきます。カットする形状はストレートが良いですが、V字(※1)でもかまいません。加工できる長さは7cm以上が目安です。

※1 V字カットする際の注意点
V字カットする場合は、90゜の角度になるように切るのが理想的です。あまり鋭角に切ってしまうと、面取りがされませんのでご注意ください。


使用方法
1 2

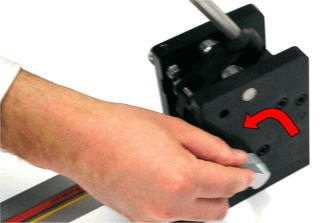

(A)に溝切りテープのロケーター(製品ガイド)を通し、溝切りテープがストッパー(B)にあたる位置まで差し込みます。位置設定完了 固定バーを矢印の方向に倒します。テープを固定
※固定バーを倒さないと、安全のためにレバーは
ロックされたままの状態となり動きません。

3 4

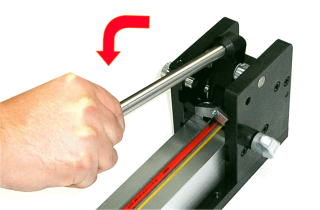

レバーを下ろします。加工

レバーを元に戻し、固定バーを解除します。
溝切りテープを手前に引き出してください。
反対側も同様に、@〜Bの手順で加工し、完成です。

刃の引き出し方法 刃交換やストッパー調整の際に刃を引き出します
1 2

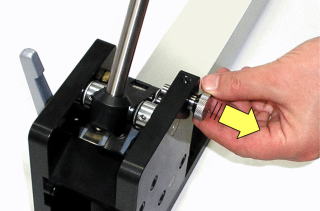

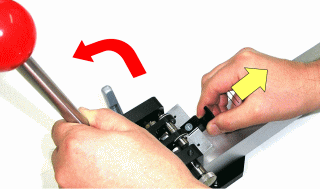

つまみを矢印の方向に引き出します。 レバーを上にあげます。黒のつまみを持ち、
黄色の矢印の方向に刃を引き出します。

刃の交換 加工後、フィルムが残る場合
【入れ替えれば、両側とも使えます】
刃を引き出し、固定ネジをはずします。刃は2枚で構成されていますので、固定ネジをはずす際にご注意下さい。
刃は両側とも使用できます。片側が切れなくなったら、イラストのように上下左右対称となるように刃を入れ替えて下さい。

加工後、先端にフィルムが残る場合は、ストッパーを調整することで解決できます。
刃を引き出し、ストッパーの固定ネジをはずします。ストッパーをスライドして、長さを調整します。
